ISO보다 중요한 저조도 고속카메라 선택 기준은? CMOS 센서 저조도 성능과 EMVA 1288
고속 카메라의 성능을 평가할 때 흔히 오해하는 ISO.
많은 분이 ISO 수치가 높을수록 저조도 환경에서 더 좋은 성능을 낸다고 생각하지만, 사실은 그렇지 않습니다. ISO sat는 센서의 진정한 감도를 나타내는 지표가 아니기 때문입니다.
오늘은 저조도 환경에서 사용할 고속카메라 센서는 어떤 점이 고려되어야 하는지 소개합니다.
📌 콘텐츠 3줄 요약
🔸 ISO sat(ISO 12232)는 센서의 실제 감도를 나타내지 않고, 단지 포화(saturation)에 얼마나 빨리 도달하는지를 보여주는 지표입니다.
🔸 저조도 성능은 픽셀 응답도(Responsivity), 리드 노이즈(Read Noise), AST(Absolute Sensitivity Threshold) 3가지의 상호작용으로 결정됩니다.
🔸 고속 CMOS 센서 평가 시에는 EMVA 1288 표준을 기준으로 고려해야 하며, 팬텀 고속카메라는 이를 반영한 제품입니다.
ISO sat 오해와 진실
CMOS 센서의 성능을 평가할 때 가장 먼저 떠올리는 지표가 ISO 값입니다.
일반적으로 ISO가 높을수록 저조도 성능이 좋아질 것이라고 생각하기 쉽습니다. 하지만 실제로는 ISO 수치가 높은 센서가 오히려 저조도에서 더 성능이 떨어지는 경우도 자주 발생합니다. 그 이유는 ISO 사양, 특히 ISO 12232(ISOsat)가 센서의 실제 감도를 의미하지 않기 때문입니다.
ISOsat는 센서가 얼마나 빨리 포화(saturation)에 도달하는가를 보여주는 값입니다. 즉, 화면이 밝게 보일 수는 있지만, 신호 대 잡음비(SNR)는 오히려 낮아질 수 있습니다.
👉 다시 말해, ISO는 겉보기 밝기(apparent sensitivity)일 뿐, 실제 과학적 감도(responsivity)와는 다릅니다.
저조도 성능을 결정하는 세 가지 핵심 요소
픽셀 응답도(Responsivity) & 리드 노이즈(Read Noise) & AST
FEATURE 01
픽셀 응답도(Responsivity)
센서의 성능을 이해하려면, 신호가 만들어지는 과정을 먼저 살펴봐야 합니다.
STEP 01 광자(Photon)가 | STEP 02 광자는 전자(Charge)로 변환 | STEP 03 변환 속도와 양은 |
이 과정에서 양자 효율(QE, Quantum Efficiency), 픽셀 면적(PA, Pixel Area), 그리고 필 팩터(FF, Fill Factor)의 조합을 통해 픽셀 응답도가 계산됩니다. 이 픽셀 응답도는 센서가 "빛을 얼마나 효율적으로 전자로 바꾸는가"를 보여주는 핵심 지표입니다.
픽셀 응답도(Responsivity)는 단순히 센서가 ‘밝게 보이는가’가 아니라, 실제로 입사한 광자 수 대비 몇 개의 전자가 생성되는가를 보여줍니다.

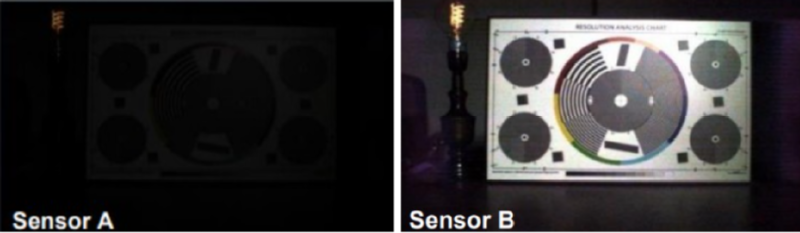

예를 들어, 두 센서가 같은 환경에서 촬영한다고 가정해 보겠습니다.
| 구분 | ISO | 픽셀 응답도 |
|---|---|---|
| 센서 A | 낮은 ISO | 높은 응답도 |
| 센서 B | 높은 ISO | 낮은 응답도 |
이 경우 센서 B의 화면은 더 밝게 보일 수 있지만, 실제로는 신호가 적고 잡음이 많아져 저조도 성능은 센서 A가 더 우수할 수 있습니다. 즉, ISO 수치만으로는 결코 성능을 단정할 수 없으며, 반드시 응답도 곡선(스펙트럴 응답 특성)을 확인해야 합니다.
FEATURE 02
리드 노이즈(Read Noise)

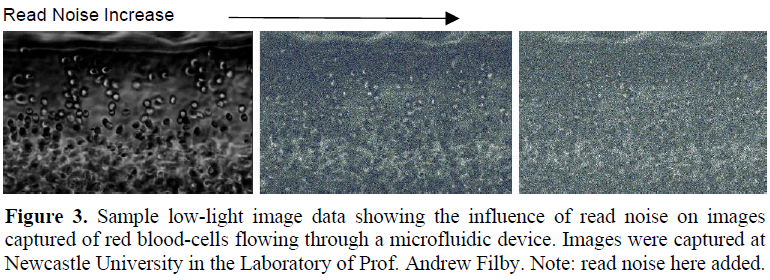

리드 노이즈란, 빛이 전혀 없어도 센서에서 발생하는 고유한 전자적 잡음을 의미합니다. 아무리 픽셀 응답도가 크더라도, 저조도 환경에서는 리드 노이즈(Read Noise)가 큰 변수로 작용합니다.
FEATURE 03
AST(Absolute Sensitivity Threshold)
AST(Absolute Sensitivity Threshold)는 의미 있는 신호를 생성하기 위해 필요한 최소 광자 수를 의미합니다.
즉, 들어오는 신호가 이 값보다 작으면 노이즈에 묻혀서 식별할 수 없습니다. AST가 낮을수록 센서가 더 미세한 빛을 감지할 수 있다는 뜻이므로, 저조도 성능이 우수하다고 볼 수 있습니다.
저조도 성능 표준 검사 EMVA 1288을 도입한 팬텀 고속카메라
 |  |

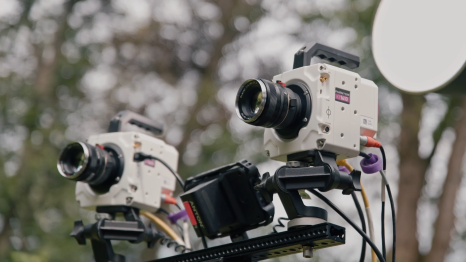

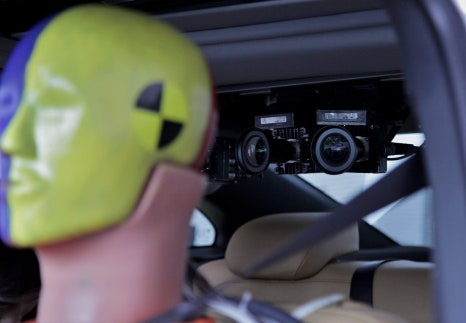

자동차 충돌 시험 및 DIC 분석 등, 다양한 산업에 활용되는 팬텀 고속카메라
결론적으로 저조도 성능은 픽셀 응답도(Responsivity) & 리드 노이즈(Read Noise) & AST(Absolute Sensitivity Threshold)를 복합적으로 봐야 합니다. 그러나 종합적으로 판단하기에는 그 복잡도가 높다는 점이 문제였습니다.
그래서 이를 과학적으로 검증하기 위해 EMVA 1288 표준이 사용되었습니다.
EMVA 1288 표준은 카메라 성능을 객관적으로 평가하기 위한 국제 표준입니다. 이는 ISO 값에 의존하는 대신, 픽셀 응답도, 리드 노이즈, AST와 같은 과학적 지표를 통해 카메라의 저조도 성능과 전반적인 이미지 품질을 측정합니다.
팬텀 고속카메라의 제조사인 비전리서치(Vision Research)는 EMVA 1288 표준을 도입한 기업이며, 2023년부터 모든 팬텀 고속카메라 제품 카탈로그에 EMVA 1288 표준에 따라 테스트한 결과를 공개하고 있습니다.
