01 | ATH-4S Airbag Stationary Squib Device

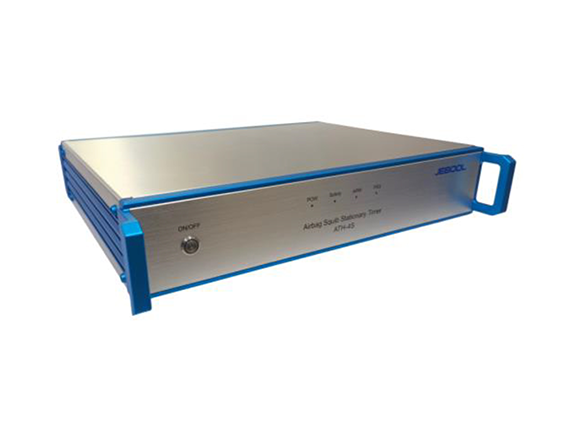

정전개 시험기 ATH-4S
ATH-4S는 주로 에어백, 안전벨트 및 엔진 후드 리프터의 점화 테스트에 사용됩니다. 점화 장치는 고속 카메라, 데이터 수집 장비 등을 트리거하기 위해 사용되는 트리거 입력 및 다채널 트리거 출력을 갖추고 있습니다. 또한 조명, 환기, 출입 통제 등과 같은 로직 제어에 사용될 수 있는 다채널 I/O를 갖추고 있으며, 압력, 가속도 및 힘과 같은 센서 신호를 동기화하여 수집할 수 있습니다.
주요 특징
 | 에어백, 안전벨트 등 점화 장치(Initiator)의 점화 시험에 적용 |
| 4개의 독립 점화(Squib) 출력 채널 |
| 점화 전류 1.00 A~3.00 A 조절 가능 |
| 점화 펄스 폭 0.1 ms~5 ms 조절 가능 |
| 점화 지연 0.2 ms~2000.0 ms 조절 가능 |
| 에어백 저항 자동 측정 |
| 다채널 I/O와 센서 연결 채널을 지원해 에어백 점화 시험 시스템을 손쉽게 구축 |
Technical Specification (25℃)
| Name | Unit | Value |
|---|---|---|
| Squib channel | Channels | 4 |
| Squib current | A | 1.00~3.00 |
| Pulse width | ms | 0.1~5.0 |
| Delay | ms | 0.2~2000.0 |
| Current sampling | kHz | 50 |
| Voltage sampling | kHz | 50 |
| Trigger input | T0 | Switch+TTL |
| Trigger output | default switch | 6 channels |
| Digital output | default switch | 8 channels |
| Digital input | default switch | 8 channels |
| Analog input | sensor input | 8 chs (50kHz) |
| Res. measure | Ω | 1.000~5.000 |
| Squib voltage | V | >18 |
| Communication | / | Ethernet |
| Power button | Self-Lock | Button & LED |
| Power supply | With fuse | 100~250VAC |
| LED indicators | POW, SAFETY, ARM, T0 | |
Default Power cable and Ethernet cable included.
4pcs Squib Output Cable included.
Interface define
Squib OUT 1-4
 | 점화 출력 커넥터 핀 배열 |
| Pin | Signal |
|---|---|
| Pin 1 | Fire+ |
| Pin 2 | Measure Sense+ |
| Pin 3 | Fire- |
| Pin 4 | Measure Sense- |
