제품 특징

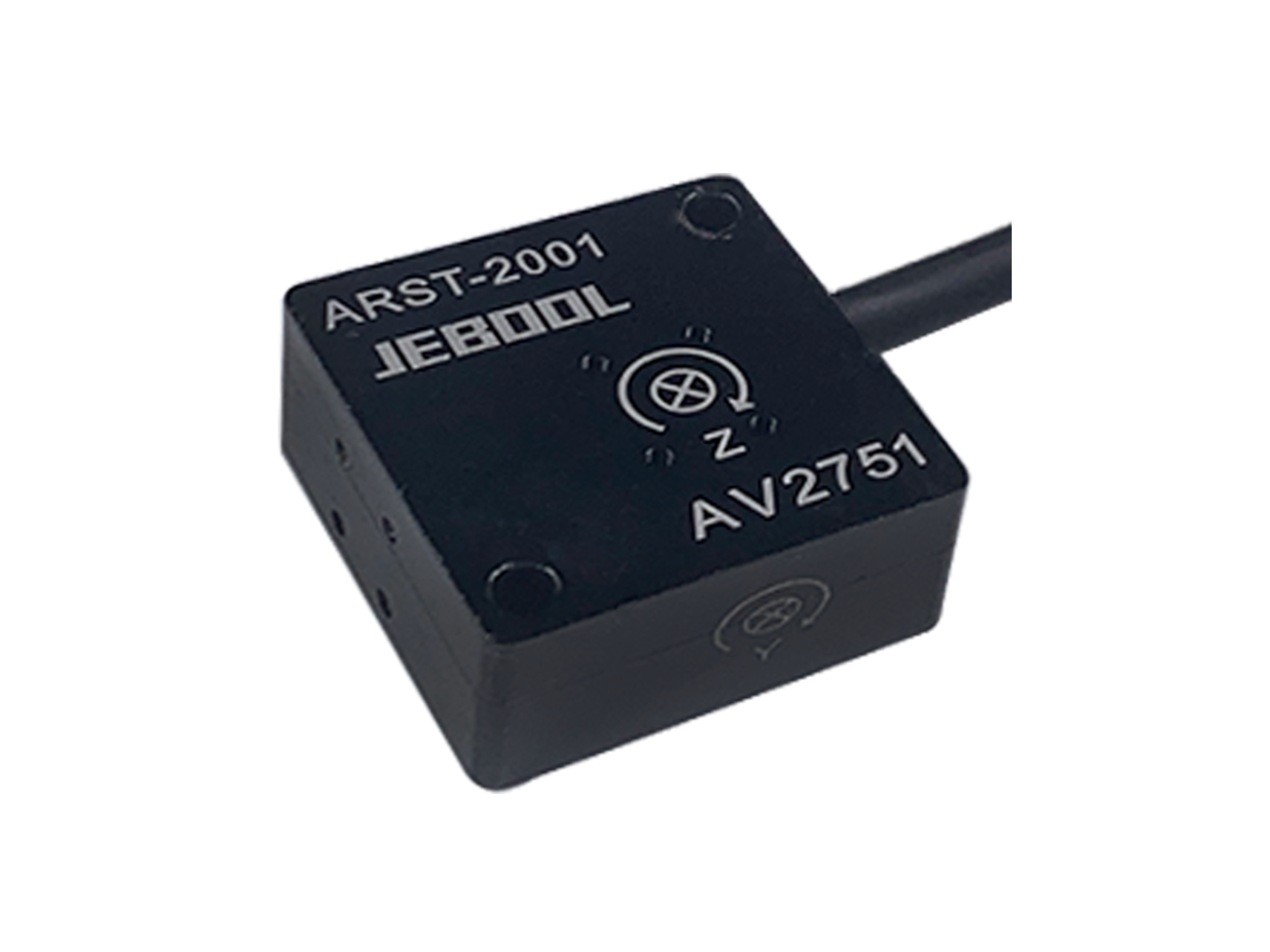

01 | ARST-2001 Angular Rate Sensor
3축 Angular 센서 ARST-2001
3축 Angular 센서 ARST-2001은 공진기 자이로스코프의 원리를 기반으로 하며 여러 개의 진동빔을 포함합니다. 구조 회전이 감지되면 생성된 코리올리 힘에 의해 용량이 변경됩니다. 그 후 용량이 전압 신호로 변환되어 각속도를 측정할 수 있습니다. ARST-2001은 7264C 가속도계 3개를 장착할 수 있는 위치를 제공합니다. 마모 방지 케이블의 길이와 Dallas ID는 요구에 따라 필요할 수 있습니다.
주요 특징
 | 가혹한 조건에서의 각속도 측정에 적합 |
| 소형으로 장착이 쉬움 |
| 7264C 가속도계 3개 장착 위치 제공 |
| 5V 전원 공급 |
| 저역 통과 필터(Low Pass Filter) 내장 |
| 내충격 5000 g 이상 |
Technical Specification (with 5V excitation, 25℃)
| Name | Unit | Value |
|---|---|---|
| Measure Range | dps | ±1800 |
| Linear Acc. Effect | dps/s | ±0.05 (typical) |
| Non-Linearity | %FS | <0.5 |
| Bandwidth | Hz | DC-300 |
| Offset | mV/V | <10 |
| Warmup | ms | <50 |
| Excitation | VDC | 5 |
| Consumption | mA | <15 |
| Anti-Shock | g | 5000 |
| Isolation Resistance | MΩ | >100 |
| Operation Temp. | ℃ | -40~95 |
| Storage Temp. | ℃ | -40~105 |
| Case Materials | / | Al. Alloy |
| Weight | grams | <50 |
| Dimension | mm | 28×28×15 |
Default cable length 8m
Dimension
Wire Assignment
| Color | Signal |
|---|---|
| Red | Excitation+ |
| Black | Excitation- |
| White | Signal- |
| Green | Signal+ |
| Shield | Connector Case |
(X, Y, Z direction reference cable labels)

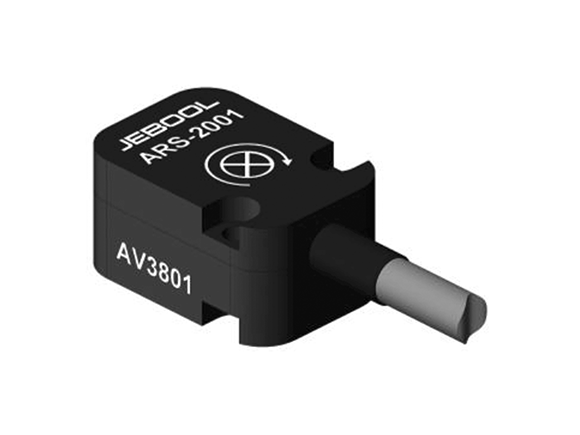

02 | ARS-2001 Angular Rate Sensor
각속도 센서 ARS-2001
각속도 센서 ARS-2001은 공진기 자이로스코프의 원리를 기반으로 하며 여러 진동 프레임을 포함합니다. 감지 구조가 회전하면 생성된 코리올리 힘이 정전 용량 구조를 변화시키고 이를 전기 신호 변화로 변환하여 각속도 측정을 구현합니다. 독립 전원 공급 장치는 측정 시스템과 완전히 분리되어 있으며 직접 출력 전압 신호는 측정된 전류와 좋은 선형 관계를 갖습니다.
주요 특징
| 가혹한 환경의 각속도 측정 및 차량 충돌시험에 적용 |
| 여기 전압(Excitation) 5V |
| MEMS 기술 기반 |
| 저역 통과 필터 내장, DC~300 Hz 응답 |
| 내충격 5000 g 이상 |
Technical Specification (5V, 25℃)
| Name | Unit | Value |
|---|---|---|
| Range | deg/sec | ±1800 |
| Linear Acc. Effect | dps/ | ±0.05 (typical) |
| Non-Linearity | %FS | <0.5 |
| Response | Hz | DC-300 |
| Offset | mV/V | <10 |
| Warmup | ms | <3 |
| Excitation | VDC | 5 |
| Consumption | mA | <5 |
| Anti-Shock | g | 5000 |
| Insulation Res. | MΩ | >100 |
| Opera. Temp. | ℃ | -40~95 |
| Store Temp. | ℃ | -40~105 |
| Material | / | Al. Alloy |
| Mass | grams | <2 |
| Dimension | mm | 7.5×10.2×14.6 |
Wire length default 8m; The connector and ID as required.
Dimension
Wire Define
| Color | Signal |
|---|---|
| Red | Excitation+ |
| Black | Excitation- |
| Green | Signal+ |
| White | Signal- |
| Shield | Connector Case |
