차량계측센서

변위 센서

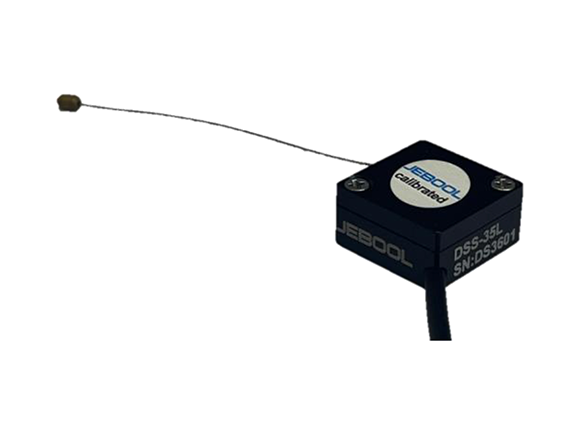

변위 센서

String Displacement Sensor

변위 센서는 스트링 전위차계 방식의 소형 변위 센서로, 충돌시험 더미의 무릎 변위, 보행자 보호 다리의 무릎 인대 신장 측정, 항공기 장비 상태 모니터링 등 고속 측정 애플리케이션에 적합합니다. 304 스테인리스 스틸 와이어와 동축 설계 전위차계로 변위와 출력 전압 사이의 우수한 선형성을 확보했으며, 측정 범위 35 mm, 최대 와이어 가속도 70 g, 100 g 이상의 내충격 성능을 갖췄습니다. 장착 블록이 함께 제공되어 설치가 간편합니다.

문의하기

제품 특징



01  |  DSS-35 String Displacement Sensor

String 변위 센서 DSS-35

변위 센서 DSS-35에는 내부에 조정 가능한 전위차계와 동축으로 설계된 강철 와이어 코일이 포함되어 있습니다. 강철 와이어가 늘어나거나 줄어들면 전위차계의 저항이 그에 따라 변경됩니다. 독특한 내부 설계로 변위와 출력 전압을 일정하게 유지합니다. 좋은 선형 관계가 달성됩니다. 강철 와이어는 304 스테인레스 스틸로 만들어졌으며 높은 장력으로 설계되었습니다. 자동차 충돌 더미의 무릎 변위, 자동차 보행자 보호 다리의 무릎 인대 스트레칭, 항공 항공기 장비의 상태 모니터링과 같은 고속 측정 애플리케이션에 매우 적합합니다.

주요 특징

스트링 전위차계(String Potentiometer) 방식
차량 충돌시험 더미에 적합
소형으로 설치가 쉬움 (장착 블록 제공)
측정 범위 35 mm
와이어 최대 장력 4.4 N, 가속도 최대 70 g
내충격 100 g 이상
DSS-35 데이터시트 다운로드 (PDF)

Technical Specification (5V, 25℃)

NameUnitValue
Rangemm35
Tension forceN4.4 max.
Wire diametermm0.4
Non-Linearity%FS≤±1
Signal smoothness%≤0.1
ResistanceΩ5k±10%
Wire accelerationg70 max.
ExcitationVDC5~15V
Temp. factorppm/℃±300
Anti-Shockg>100
Insulation Res.MΩ>100
Opera. Temp.℃-45~+105
Mechanical Lifecycle1 million
Material/Al. Alloy
Weightgrams15
Dimensionmm19.1×19.1×9.7

Wire length default 0.5m;

Including mounting fixture.

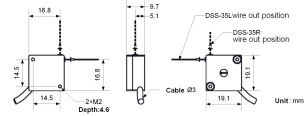

Dimension

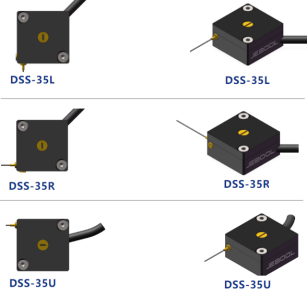

Different Types are optional
