제품 특징
01 | RES-1000A Isolation Tester

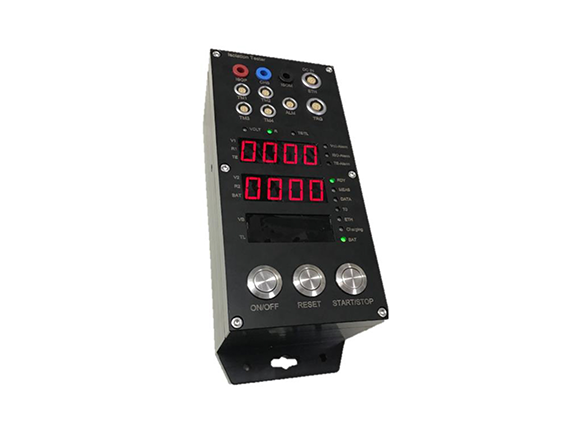

절연 시험기 RES-1000A
절연 시험기 RES-1000A는 신에너지 자동차의 충돌 시험에서 전기 안전 측정에 사용됩니다. 차량 T0 트리거링 전에 절연 저항 및 전압 모니터링 포함; 충돌 후 3가지 전압(Vb, V1 및 V2) 및 절연 저항 측정; 충돌 후 차체로부터의 잔류 전기 에너지 측정; 측정 시작 시간을 설정할 수 있습니다. 이 장치는 4채널 PT1000 온도 센서 입력 기능을 지원하며 측정은 10Hz 데이터 동기 수집을 지원합니다. 파라미터 설정 및 데이터 다운로드, ISOMME, CSV 데이터 형식 및 EXCEL 테스트 보고서를 위한 이더넷 통신이 제공됩니다.
주요 특징
 | 전기·하이브리드 차량 절연 측정에 적용 |
| FMVSS 305 및 ECE R94 기준 대응 |
| 전 채널 절연 전압 1500 V 초과 |
| 고전압 측정 범위 ±1000 V |
| 적응형 여기 전원 70 V~950 V 내장 |
| 배터리 내장, 4시간 사용 지원 |
| 10 Hz 데이터 로거, 최대 5시간 기록 |
| 모든 파라미터 설정 가능, MME 데이터 포맷 제공 |
Technical Specification (25℃)
| Name | Unit | Value |
|---|---|---|
| Voltage Range | V | ±1000 |
| Voltage Accuracy | %Read | ±1 (±100~999V) |
| Iso. Resistance | kΩ | 20~5000 |
| Iso. Resistance Accuracy | %Read | ±5 (20~500kΩ) ±10 (500~5000kΩ) |
| Energy Range | mJ | 5000 |
| Injection Voltage | V | 100~950 |
| Temp. Interface | 4 chs | PT1000 Sensor |
| Data Sampling | Hz | 10 |
| Recording Time | min | 290 |
| Battery Work | min | 300 |
| Trigger Input | Switch and RS485 | |
| Connector | High Volt Input: 4mm Banana Others: LEMO | |
| Power Supply | V | 9~18 |
| Working Temp | ℃ | -10~45 |
| Case Materials | / | Nylon |
| Size | mm | 222×86×73 |
| Weight | grams | 600 |

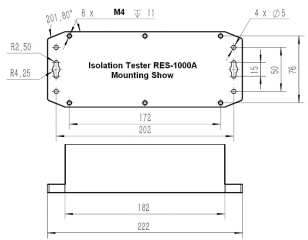

Dimension
02 | Parameter Settings
파라미터 설정
1 | 절연 저항 측정은 트리거링 하기 전에 끌 수 있습니다. |
2 | 트리거링 후 에너지 측정 기능을 끌 수 있으며 시작 및 강제 종료 시간을 설정할 수 있습니다. |
3 | 절연 저항 측정의 시작 시간은 트리거링 후에 설정할 수 있습니다. |
4 | 전원이 켜지지 않은 고전압 차량의 경우 트리거링 후 절연 저항 주입 전압을 설정할 수 있습니다. |
5 | 절연 저항 및 온도 경보 임계값을 설정할 수 있습니다. |
6 | IP 주소 및 데이터 저장 위치를 설정할 수 있습니다. |
03 | Interface Connector
인터페이스 커넥터
01 | 4mm Banana
High Voltage Input
4mm
Banana
| Color | Signal |
|---|---|
| ISOP Red | High Voltage Positive |
| CHS Blue | Electrical Chassis |
| ISOM Black | High Voltage Minus |
02 | LEMO EGG.1B.308
Bus DC IN/ETH
Front View
Socket
| Pin | Signal |
|---|---|
| Pin1 | 15V+ |
| Pin2 | 15V+ |
| Pin3 | 15V- |
| Pin8 | 15V- |
| Pin4 | TX+ |
| Pin5 | TX- |
| Pin6 | RX+ |
| Pin7 | RX- |
03 | LEMO EGG.1B.305
Trigger Input TRG
Front View
Socket
| Pin | Signal |
|---|---|
| Pin1 | Trigger sw+ |
| Pin2 | Trigger sw- |
| Pin3 | NA |
| Pin4 | RS485+ |
| Pin5 | RS485 |
04 | LEMO EGG.0B.305
Vb Sensor
Front View
Socket
| Pin | Signal |
|---|---|
| Pin1 | Signal+ |
| Pin2 | Excitation+ |
| Pin3 | Excitation- |
| Pin4 | Signal- |
05 | LEMO EGG.0B.304
Temperature TM1~4
Front View
Socket
| Pin | Signal |
|---|---|
| Pin1 | PT1000+ |
| Pin2 | Sense+ |
| Pin3 | PT1000- |
| Pin4 | Sense- |
04 | Control Button & Status LED
컨트롤 버튼 및 상태 LED
Control Button
적용하려면 3초 동안 길게 누름
| Button | 기능 |
|---|---|
| ON / OFF | 장치가 시작되거나 닫힙니다. |
| RESET | 데이터 클리어러 |
| START/STOP | 시작 또는 정지 |
Status LED ON Indicators
| LED | 상태 |
|---|---|
| RDY | 장치 준비 |
| MEAS | 측정 및 데이터 로깅 상태를 입력합니다. |
| 데이터 | 장치에 데이터가 있습니다. |
| T0 | 장치가 트리거 되었습니다. |
| ETH | 이더넷 통신이 연결되었습니다. |
| 충전 중 | 장치가 충전 중입니다. |
| BAT | 고체 배터리로 충분합니다. |
| 볼트 알람 | 전압 알람 |
| ISO-Alarm | 절연 저항 경보 |
| TE-알람 | 전기 에너지 알람 |
| 볼트 | 디지털 튜브는 V1, V2 및 VB 전압을 표시합니다. |
| R | 디지털 튜브는 트리거링 전에 마지막 절연 저항 R1을 표시하고 트리거링 후 측정이 중지되면 절연 저항 R2를 표시합니다. |
| TE/TL | 디지털 튜브는 전력 결과 TE, 배터리 전력 BAT의 남은 백분율 및 데이터 저장 시간(분)의 남은 공간을 표시합니다. |

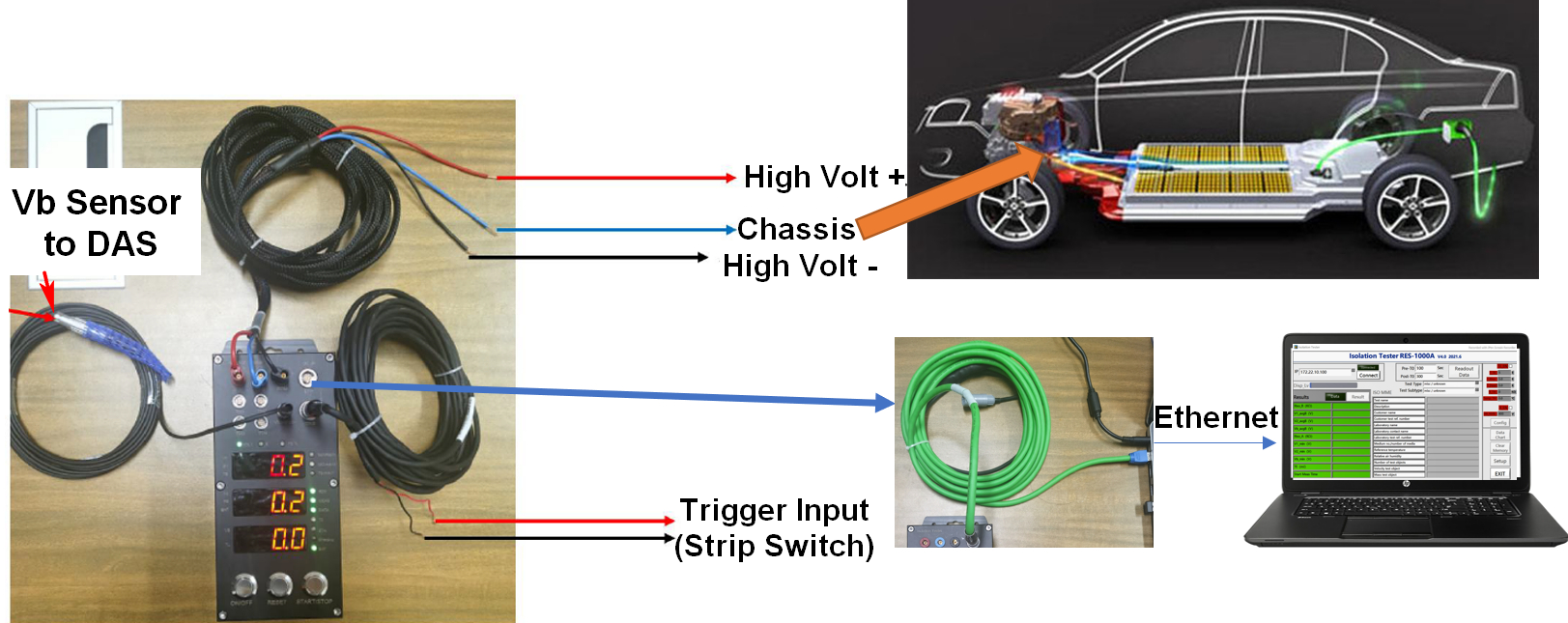

05 | Wire Connecting
결선도

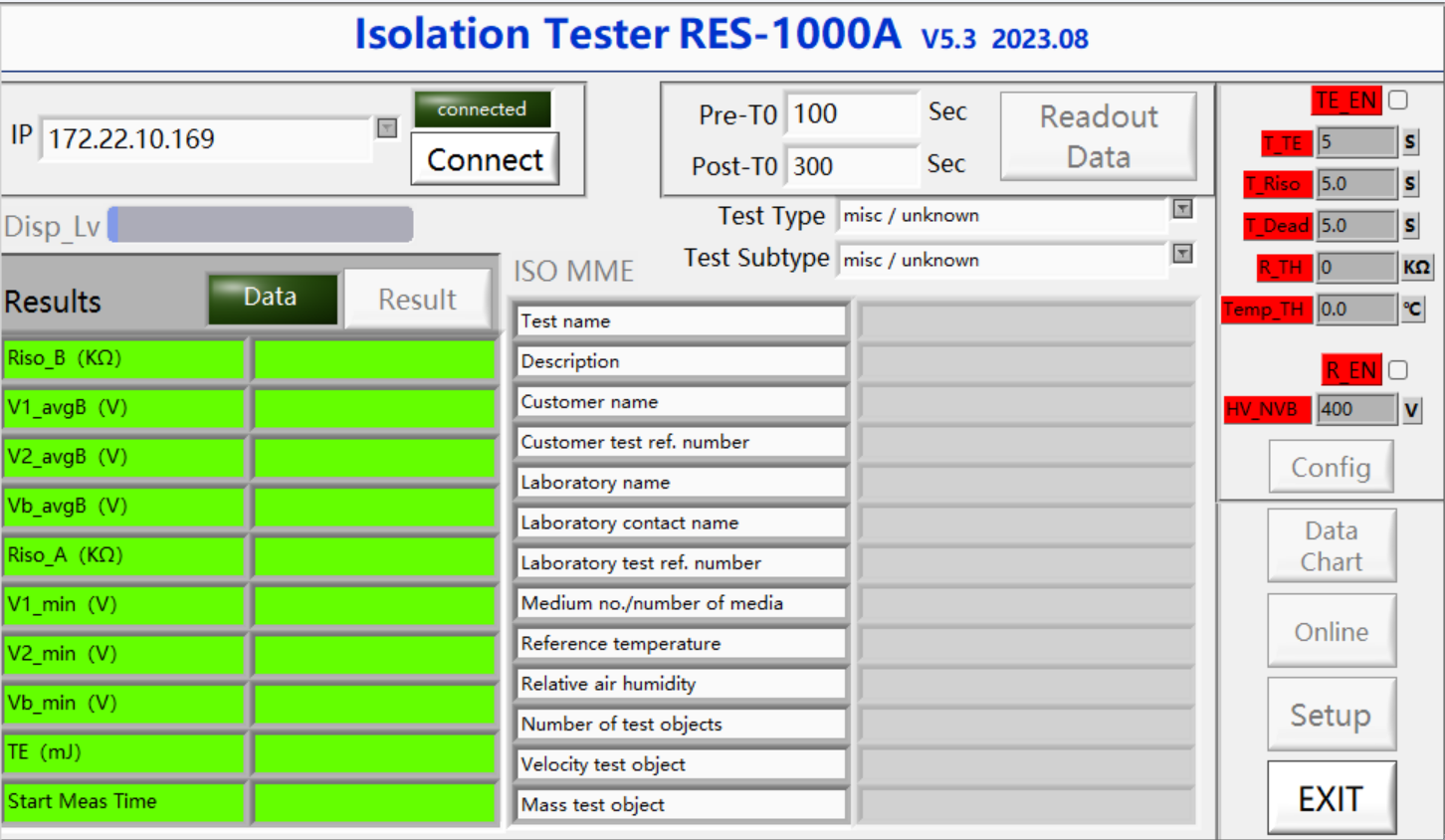

06 | Software
소프트웨어
