차량계측센서

전류 센서

전류 센서

Current Sensor

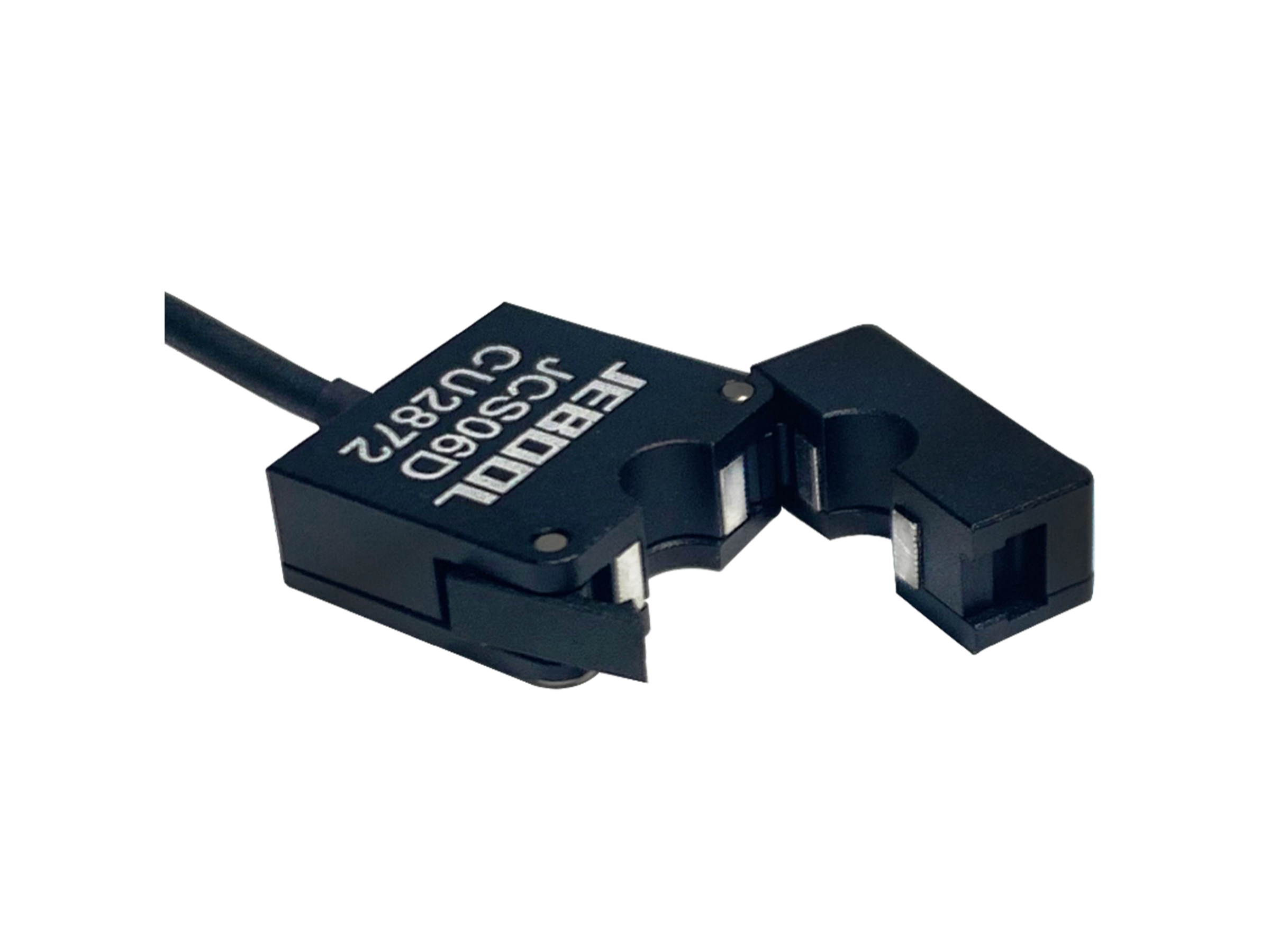

전류 측정 센서 JCS06D는 홀 원리를 기반으로 온라인 전류를 고정밀로 측정하는 센서입니다. 독립 전원 공급 장치가 측정 시스템과 완전히 절연되어 있으며, 출력 전압 신호가 측정 전류와 우수한 선형 관계를 갖습니다. AC, DC, 펄스 전류를 모두 측정할 수 있어 에어백 점화 전류 측정과 다양한 신호 모니터링에 적용되며, ±500 A 측정 범위와 최대 지름 6 mm 전선을 지원합니다. 케이블 길이, Dallas ID, 커넥터는 고객 요구에 맞춰 구성할 수 있습니다.

문의하기

제품 특징



01  |  JCS06D Current Sensor

전류 측정 센서 JCS06D

전류 센서 JCS06D는 홀 원리를 기반으로 하며 온라인 전류의 고 정밀 측정을 실현합니다. 독립적인 전원 공급 장치는 측정 시스템과 완전히 절연되어 있으며 직접 출력 전압 신호는 측정된 전류와 양호한 선형 관계를 갖습니다. JCS06D에는 고성능 내마모성 케이블이 장착되어 있으며 케이블 길이는 사용자 정의할 수 있습니다. 또한 Dallas ID 및 커넥터는 고객의 요구에 따라 장착할 수 있습니다.

주요 특징

다양한 신호 모니터링, 에어백 점화 전류 측정에 적용
AC, DC, 펄스 전류 측정에 적합
최대 전선 지름 6 mm
설치가 쉬움
여기 전압 4.5 V~10.5 V
응답 시간 3 μs 미만
내충격 2000 g 이상
JCS06D 데이터시트 다운로드 (PDF)

Technical Specification (5V, 25℃)

NameUnitValue
RangeA±500
Over rangeA±1000
Non-Linearity%<0.5
Hysteresis%<0.5
OffsetmV/V<5
Response timeµs<10
ExcitationVDC4.5~10.5
ConsumptionmA10
Anti-Shockg200
IsolationMΩ>100
Opera. Temp.℃-30~85
Store Temp.℃-40~90
Material/Al. Alloy
Weightgrams93
Dimensionmm25.2×45×43.5

Wire length default 8m;

Connector can be customized.

Dimension



Wires Define

ColorSignal
RedExcitation+
BlackExcitation-
WhiteSignal-
GreenSignal+
ShieldConnector Case
